CZSRD605 无线式应用型导波雷达物位计

一体式433M无线高频雷达，采用433M无线射频传输技术，其最大传输距离10Km,采用太阳能电池板供电或者220V市电供电。省去现场布线等复杂工序。雷达输出RS485数字信号，采用Modbus总线协议，实现100台以内无线组网。无线传输部分采用LoRa远程调制解调器技术，其具有抗干扰能力，可以最大限度降低电流消耗，成为远距离传输及对可靠性要求极高应用的合适选择。相比传统的GPRS传输方式，其成本大幅降低。不受移动通信网络限制，可靠性和抗干扰能力大幅提高。

特点：

1、优选工业级器件，稳定性、可靠性高，适应恶劣工业环境。

2、采用休眠+唤醒的微功耗工作模式，可自带锂电池组工作。

3、支持点对点、点对多点的数据通信方式。

4、现场无需大量布线，可多发一收。

5、防护等级IP67。

参数：

无线载波频率：433MHz（无线射频）

通信误码率：≤10-6

通信丢包率：≤0.001

供电电源：6V~26V DC   /AC220V

串口波特率： 9600

数据编码：16位寄存器为十六进制

通信距离：  ≤10千米

功    耗：休眠电流<30uA

               接收电流<15mA

               发射电流<80mA ～200mA

工作环境：温度：-40℃～+85℃；湿度：≤95%

应       用： 腐蚀性液体

测量范围： 杆式6米/缆式20米

过程连接： 法兰

介质温度： -40℃～250℃

过程压力： -0.1～2MPa

精       度： ±3mm

频率范围： 100MHz-1.8GHz

防爆等级： Ex d ib IIB T6 Gb

防护等级： IP67

信号输出： 4...20mA/HART(两线)RS485/Mod bus

                   433MHz无线射频、GPRS无线网络

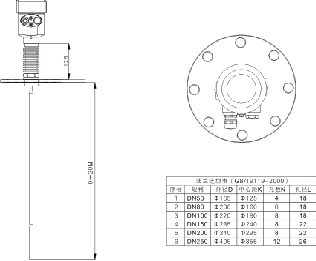

                     结构图如上所示                                                         安装图如上所示
